直流屏防雷措施配置和接線

發布時間:2017-07-06 16:14 　 瀏覽次數：

一、直流屏防雷配置

  在直流屏設計中，我們經常會遇到要求設C級電源防雷器和D級電源防雷器。那么C級電源防雷器和D級電源防雷器究竟是一個什么概念呢？下面我們簡單介紹一下：

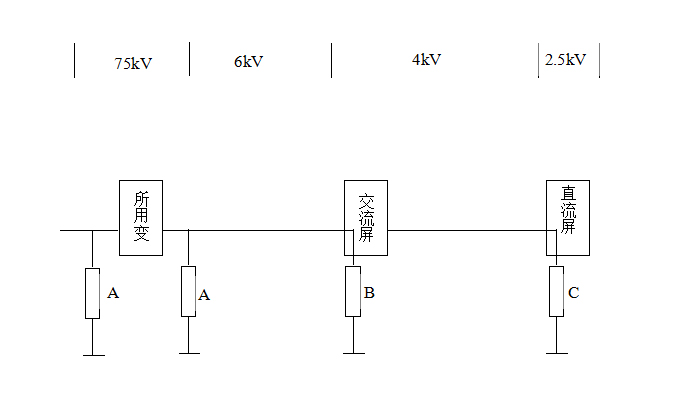

  交流系統中的各個位置按照距離源系統的遠近不同，可能產生的過電壓水平不同?；谶@種不同，在該位置使用的設備所具備的過電壓耐受能力也是不一樣的。行業標準對不同位置的過電壓做出了分類。在防雷配置時，配電采用B級電源防雷器，而用戶端(用電器)采用C級電源防雷器和D級電源防雷器。

1、C級電源防雷器裝置
   能承受8/20uS雷電流共模20kA沖擊10次，差模10kA沖擊5次。每次檢驗沖擊間隔時間不小于1分鐘。共模殘壓不大于2.5kV，差模殘壓不大于2kV。

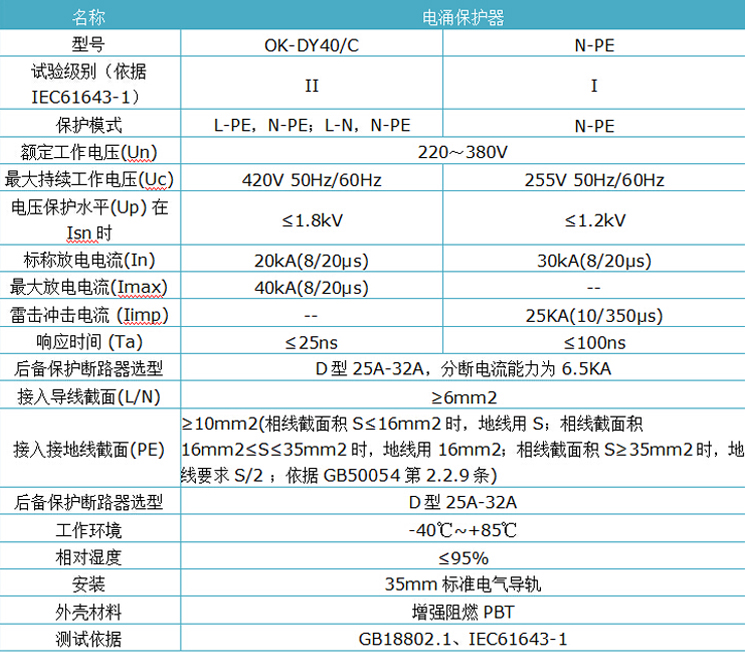

比如下面這個C級電源防雷器參數：

2、D級電源防雷器裝置
   能承受8/20uS雷電流5kA沖擊5次，每次檢驗沖擊間隔時間不小于1分鐘，殘壓不大于1.5kV。

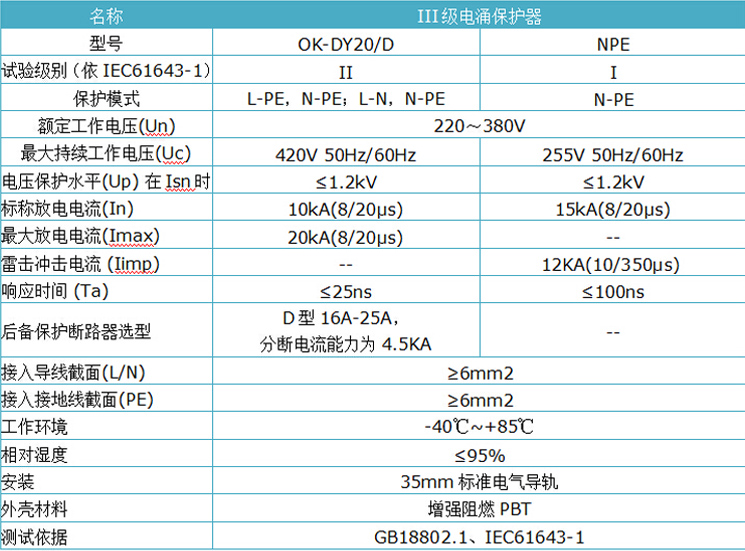

比如下面這個D級電源防雷器參數：

  此時，直流屏交流母線上的過電壓水平被限制在1.5kV以下。

  根據低壓直流電源設備相關標準，我們需要將雷電過電壓限制在2.5kV的水平上，才能保證直流電源系統的安全工作。因此，我們?cè)谥绷麟娫聪到y(tǒng)中配置C級或C、D兩級電源防雷保護部件是妥當?shù)摹?/span>

二、直流屏防雷接線

  直流屏的防雷效果不僅與所選的防雷保護部件有關，保護部件的接線和布置、被保護部件與保護器件之間的電氣位置關系等也直接影響防雷效果。如圖二所示，當雷電流進入直流屏?xí)r，將在防雷保護部件處得到釋放，雷電流所產生的過電壓將被限制到什么程度，請看下面分析：

  目前廣泛使用的C級電源防雷部件極限通流能力為40kA，額定通流能力為15kA。我們現以15kA標準實驗雷電流試驗看一下在線路上可能存在的過電壓情況。

  當雷電流為15kA時，在每米線路上產生的壓降可以達到V=L*di/dt=1uH*15000A*/8uS=1875V

L----- 根據經驗數據，大約在1uH/m數量級上

di-----雷電流

dt----8uS (標準雷電實驗波形為8/20uS波形，即波頭時間為8uS、半波時間為20uS)

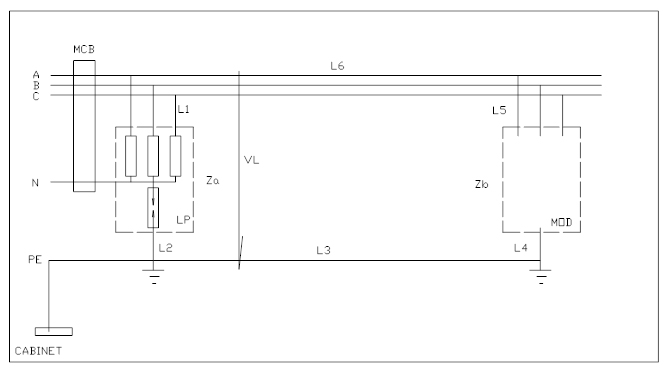

在圖二所示系統中，外界雷電流將在LP處瀉放。LP在通以標稱電流下的殘壓是固定的，主線路上的電壓將是LP的殘壓與雷電流在L1、L2兩段線路上形成的壓降之和。從上面的計算來看，每米線路可能產生的雷電過電壓有1.8kV左右，盡量縮短這兩段線路的長度對降低主線路上的電壓是有重大意義的。

推廣來看，縮短L1、L2線路的長度實際上是盡量縮短雷電流的流通通道的長度，我們有必要按照這樣的原則來設計系統。圖三中LP的接線方式被稱為凱文接線，它最大限度地縮短了L1部分的線路長度。

  我們?cè)賮?lái)看一下線路上產生的雷電過電壓在線路和被保護設備上是怎樣分布的。

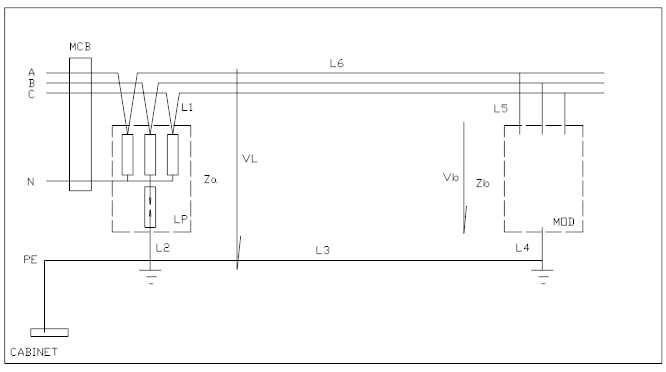

  雷電流在保護部件上形成的雷電過電壓以VL示于圖中，Vb為被保護器件上承受的過電壓。L3~L6分別為線路阻抗，Zb是被保護器件的等效阻抗。

  顯見，L3~L6越大，Zb上分得的Vb就越小，被保護器件就獲得更好的防護。就L6而言，我們給出最短長度2.5m，少于這個值，線路對雷電過電壓的防護效果將得不到保證。L3實際是被保護設備PE距離保護部件PE的距離。保護部件PE通常距離系統總PE更近，可認為是零電位。所以，為了保證被保護設備自身安全接地的效果，不宜過分追求增加L3的長度。

  綜上，L6應該保證不小于2.5m，L3~5部分線路不必側重考慮雷電過電壓防護因素。
