電涌屬于EMC電磁兼容研究的范疇。在電涌模型中電涌從干擾源經過耦合路徑傳遞到感受器設備中。電涌包括雷電電涌電磁操作脈沖電涌，兩者同為干擾源，在低壓配電網中產生能量耦合傳遞到電氣設備中。
浪涌保護器，也叫防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。當電氣回路或者通信線路中因為外界的干擾突然產生尖峰電流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。
SPD專用于低壓配電系統和電子信息系統，按所使用的非線性元件特性，電涌保護器分為三類。

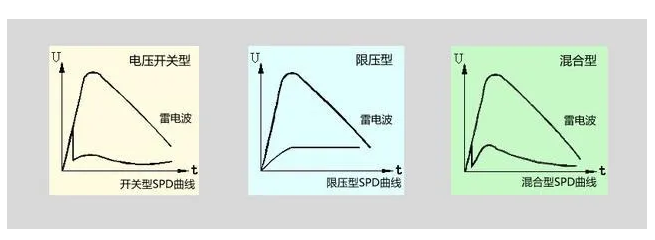

各類SPD曲線見下圖：m.ylsbgw.com
1.開關型SPD：
當沒有瞬時過電壓時呈現為高阻抗，一旦響應雷電瞬時過電壓時，其阻抗就突變?yōu)榈椭?，允許雷電流通過。用作此類裝置時器件有：放電間隙、氣體放電管、閘流晶體管等。
2.限壓型SPD：
當沒有瞬時過電壓時為高阻擾，但隨電涌電流和電壓的增加其阻抗會不斷減小，其電流電壓特性為強烈非線性。用作此類裝置的器件有：氧化鋅、壓敏電阻、抑制二極管、雪崩二極管等。
3.混合型SPD：
它由開關型元件和限壓型元件混合組成，根據是施加的沖擊電壓特性不同，混合型SPD有時呈現開關型SPD的特性，有時呈現限壓型SPD的特性，有時同時呈現兩種特性?；旌闲屠擞勘Ｗo器對于電源系統和信號系統的后續防雷保護、戶內精細保護具有很好的效果。

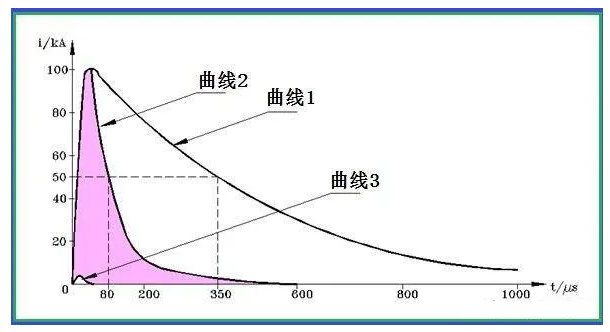

曲線1被稱為沖擊電流Iimp，其波頭時間為10μS而半峰時間為350μS 。由于曲線1很接近自然雷電放電的電流波形，常用于一級配電。曲線3用于二級和三級配電的電氣電子系統。
這三條曲線與三部種準相關聯：m.ylsbgw.com
曲線1 ——IEC61643-1標準推薦曲線；曲線2 ——德國E DIN VDE0675推薦曲線；曲線3 ——IEC61643-1標準推薦曲線。
