社保電子干貨-應用三相電機的常用方法

發布時間:2018-07-21 16:01 　 瀏覽次數：

在上文了解到了相數轉換器的基本原理，那么單相電源應用三相電機的基本方法有以下幾種。

　　2.1并入
　　該種應用方法是最簡單的一種并入電容裂相的方法，該種方法原理不需要改變?nèi)魏蔚慕Y(jié)構以及繞組參數，就能夠在單相電源上進行運作。假設三相電機是Y形界限，那么即可將擁有適當容量的電容器接在V1W1，的接線端上，隨后將交流電源可接在U1W1上。由加上三相電機是△形界限，該種并入電容裂相的方式也可不改變電動機的接線?？蓪㈦娙萜髋c電動機的引出線的接線端進行并聯。之后可將單相交流電源的電源線與還未與電容器進行交接的接線端相接?！餍谓泳€的另一條電源線則能夠與任意兩線段進行相接。無論是Y形接線還是△形接線方式，該種并入電容裂相的方式都只適合容量較小的三相微驅電動機，不適合容量較大的電動機。防雷器

　　2.2拉開式電容裂相

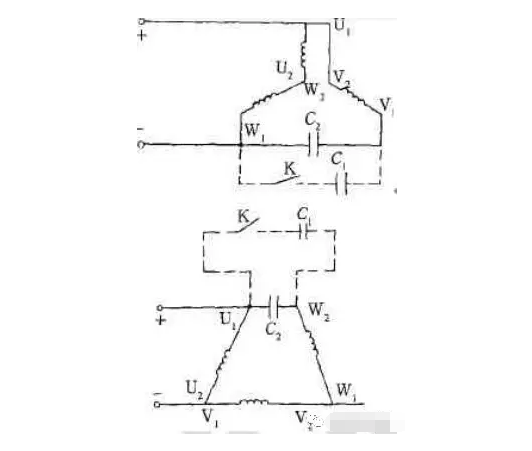

　　 在前文了解到了并入電容裂相的兩種接線方式，分別是△形接線與Y形接線。那么拉開式也有兩種，一種是拉開Y形裂相，另一種是拉開△裂相。⑴當電動機是Y形接線時，那么就可將三相電動機其中的任意的二繞組，就比如U與W進行串聯，將其稱為一個主繞組。有了主繞組，就有副繞組，將另外的相繞組進行串聯，并配以適當?shù)碾娙荩瑢⑵洳⒙?lián)在單相電源上。假設C2電容較為合適，那么就能夠促使進行并聯的支路電流之間的互差值達到90°，從而達到最佳的運行效果。⑵當電動機是△形接線時，其也是分為主繞組與副繞組，但是由于是△形接線的關系，繞組W1W2、V1V2與繞組的U1U2會形成自耦變壓器，自耦變壓器會有一種升壓的情況，這就會導致電容器C2最終承受的電壓比單相電源的電壓要高，會達到電壓值的3倍有余。詳細原理可見圖4。

　　 　2.3電容電感移向接法

　　在上文介紹了兩種接法的拉開與并入的電容裂相方法，電容電感移向接法是以△形接線為基礎。該種方式是在△形的三個端點以并聯的方式進行連接，連接一個電感器以及電容器，最后通過并聯的方式將電感器與電容器進行并聯，并在電容器上連接一個啟動電容器，完成連接，詳細原理見圖5。其中電感器是L，電容器是CZ，啟動電容器是Csr。 防雷器采購歡迎咨詢社保電子：m.ylsbgw.com
